Návod přeinstalace krytu pružin

Návod přeinstalace krytu pružin

Připravili jsme stručný návod pro přeinstalaci držáků pružin z plechového krytu závěru na CNC kryt závěru pro "samopal" vz.58.

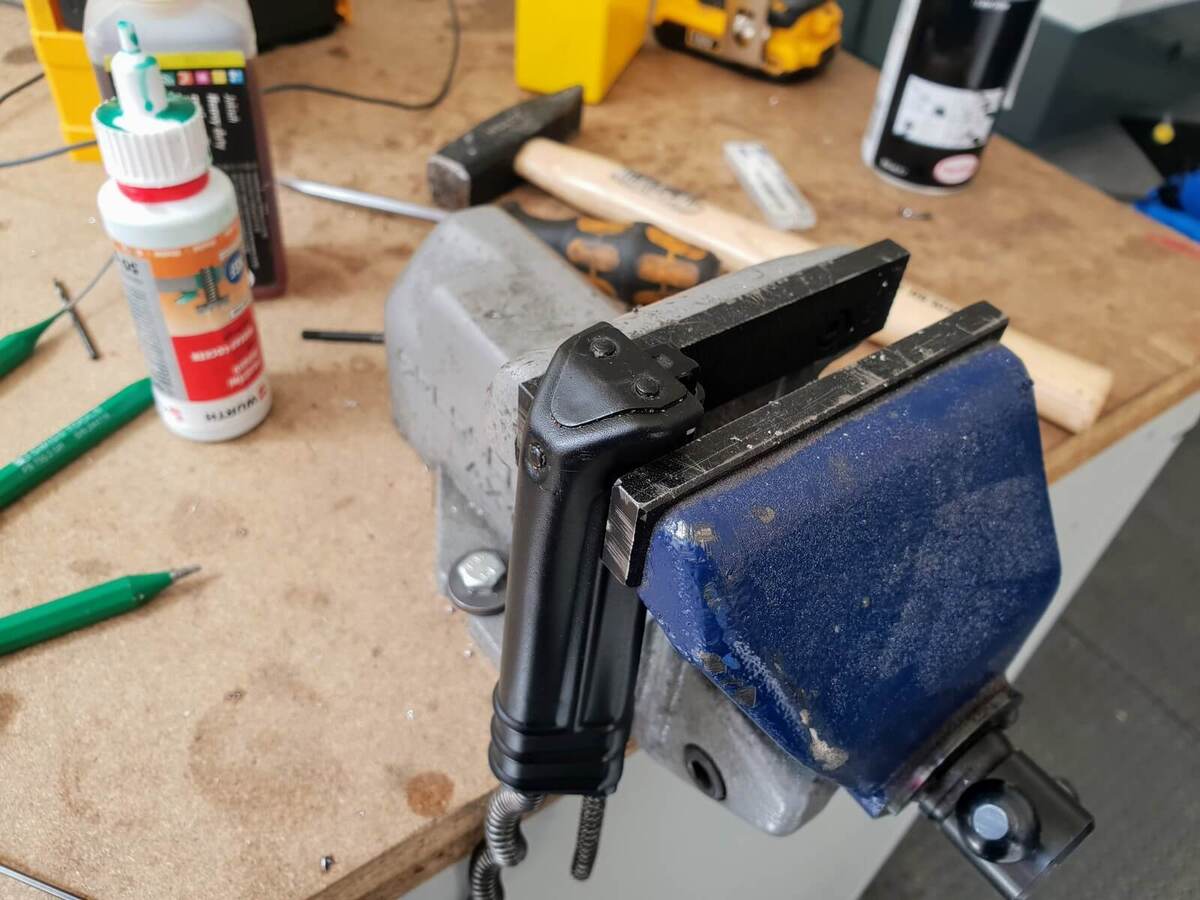

1) původní plechový kryt upneme do čelistí svěráku přes plech tak, aby byly nýty dostupné pro odbroušení a zároveň se neomačkal ocelový držák pružin. Plech vlastně slouží jako podložka.

gundocthor-navod-preinstalace-krytu-zaveru-vz-58-1

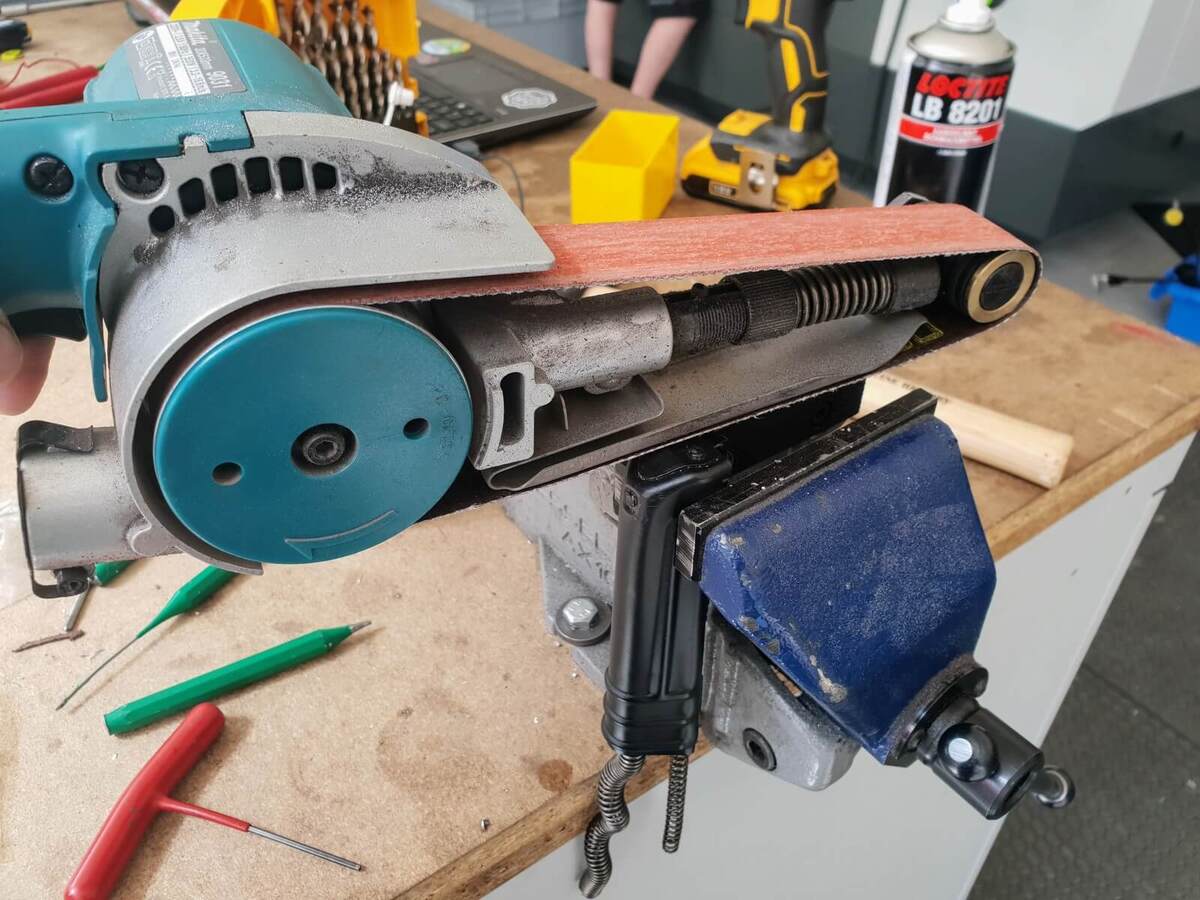

2) Pásovým pilníkem, rozbrušovačkou, nebo pilníkem v ruce odbrousíme přesahující nýty zhora a z boku.

gundocthor-navod-preinstalace-krytu-zaveru-vz-58-2

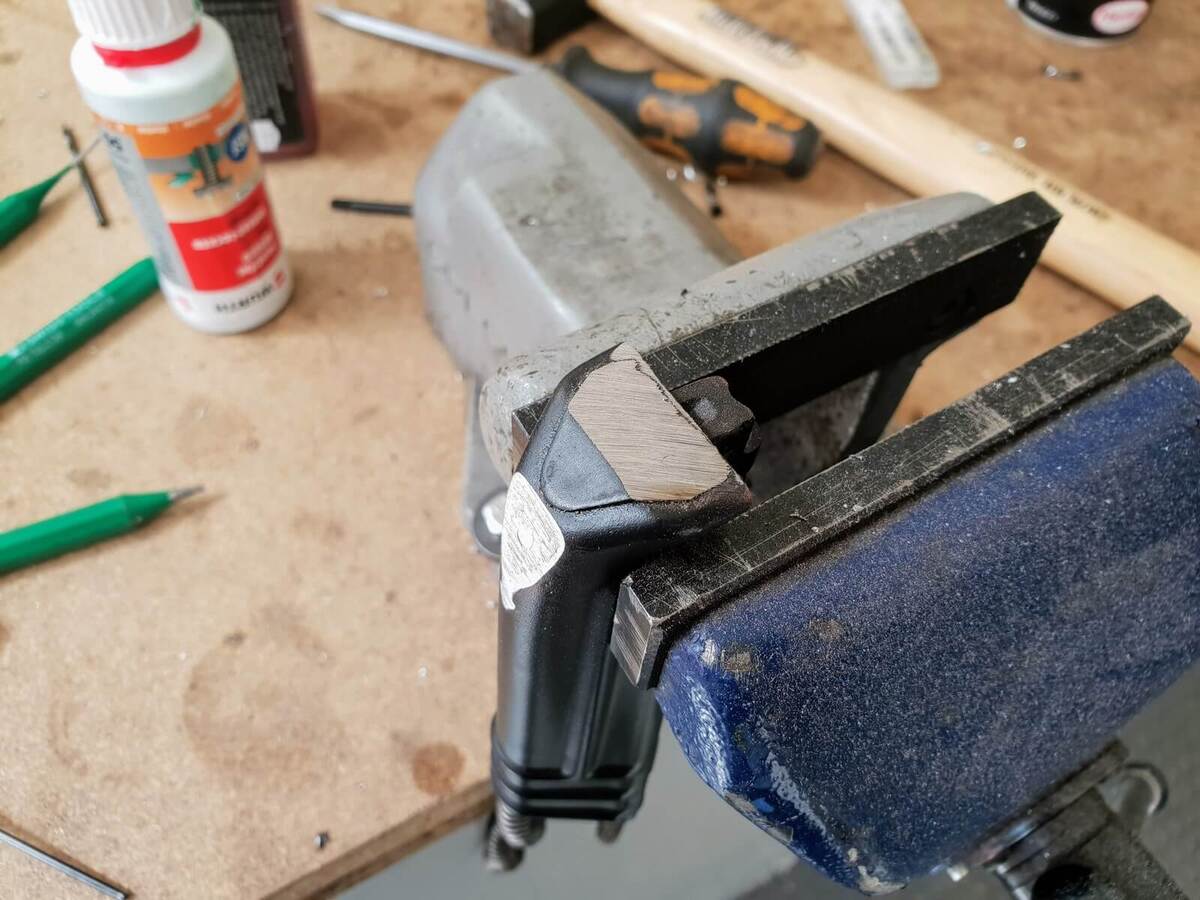

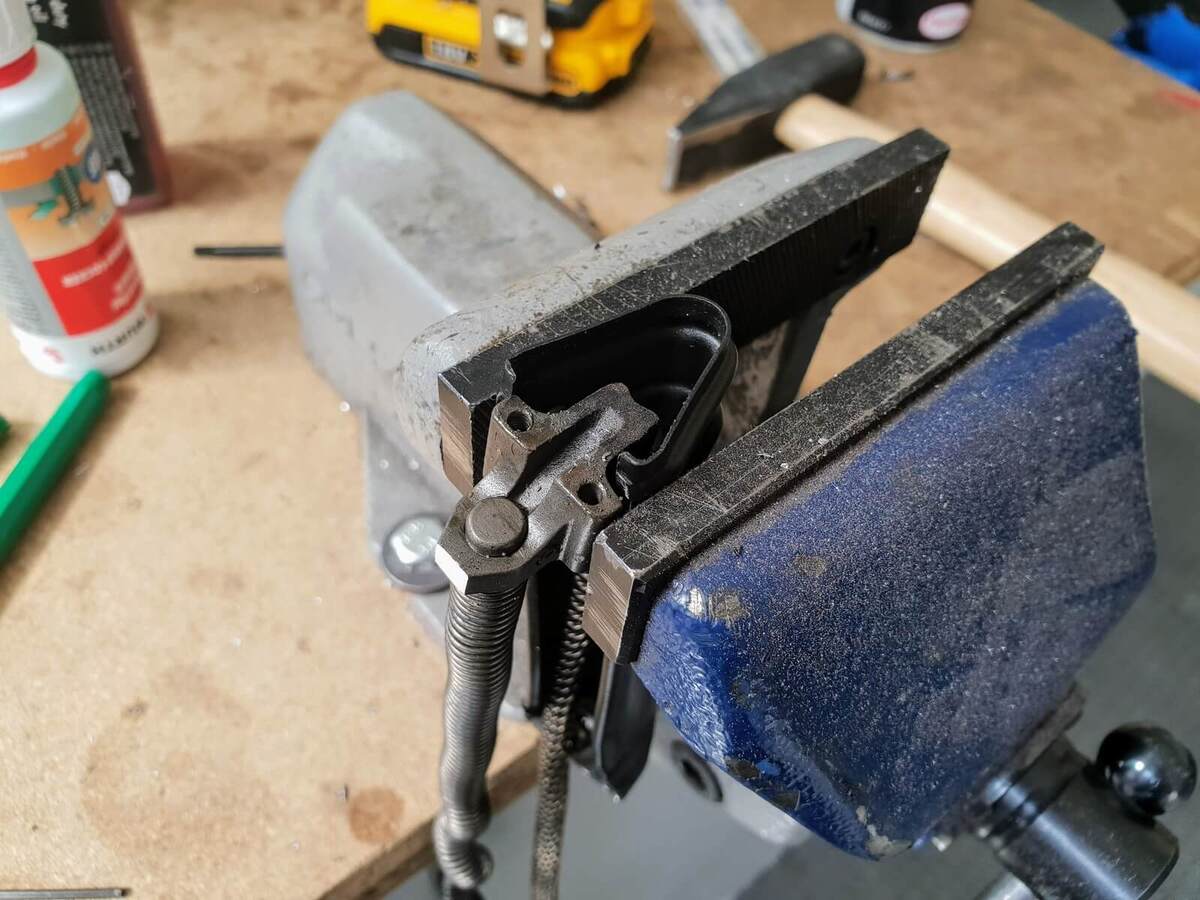

3) po odbroušení vznikne plocha a spojovací nýty v horní části nejsou vidět

gundocthor-navod-preinstalace-krytu-zaveru-vz-58-3

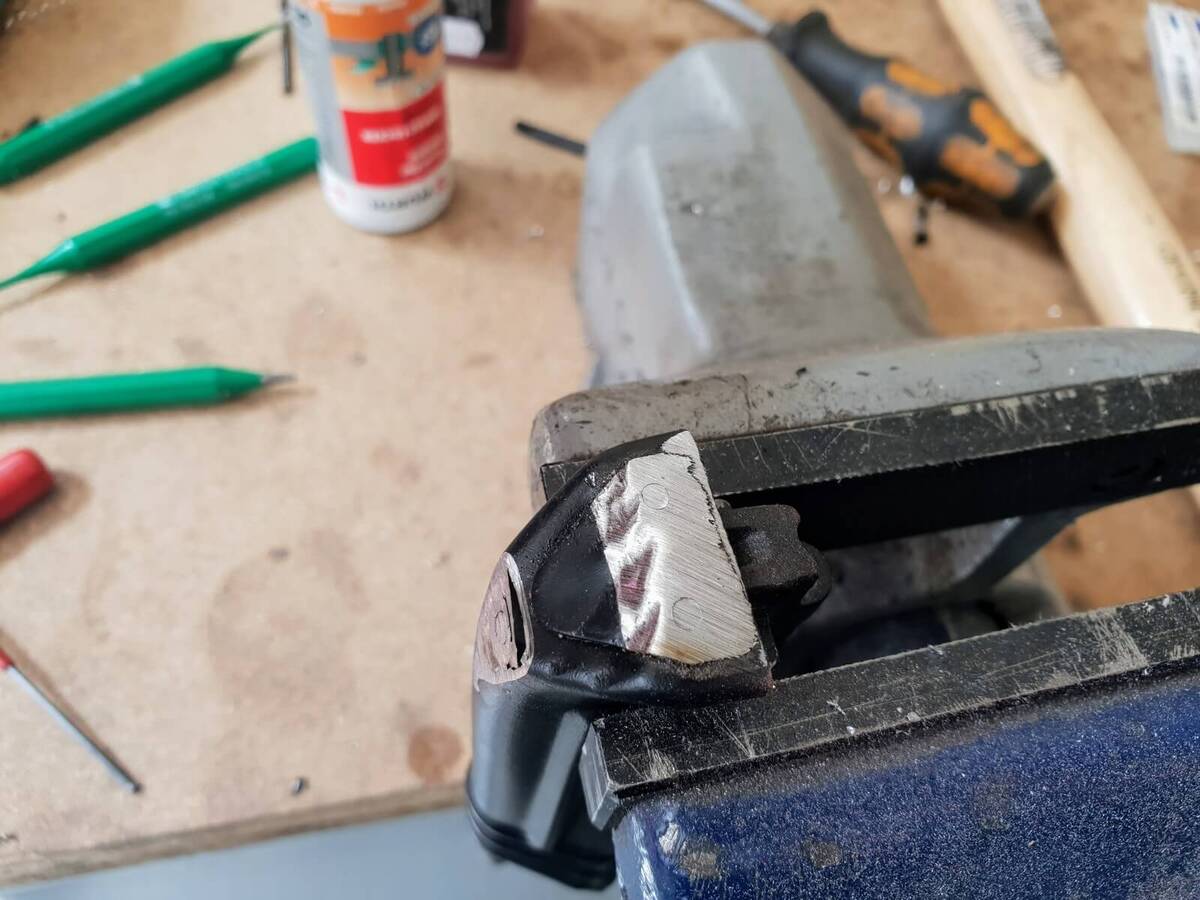

4) horní plochu proto lehce pomlátíme kladivem a obrys nýtů vystoupí.

gundocthor-navod-preinstalace-krytu-zaveru-vz-58-4

gundocthor-navod-preinstalace-krytu-zaveru-vz-58-6

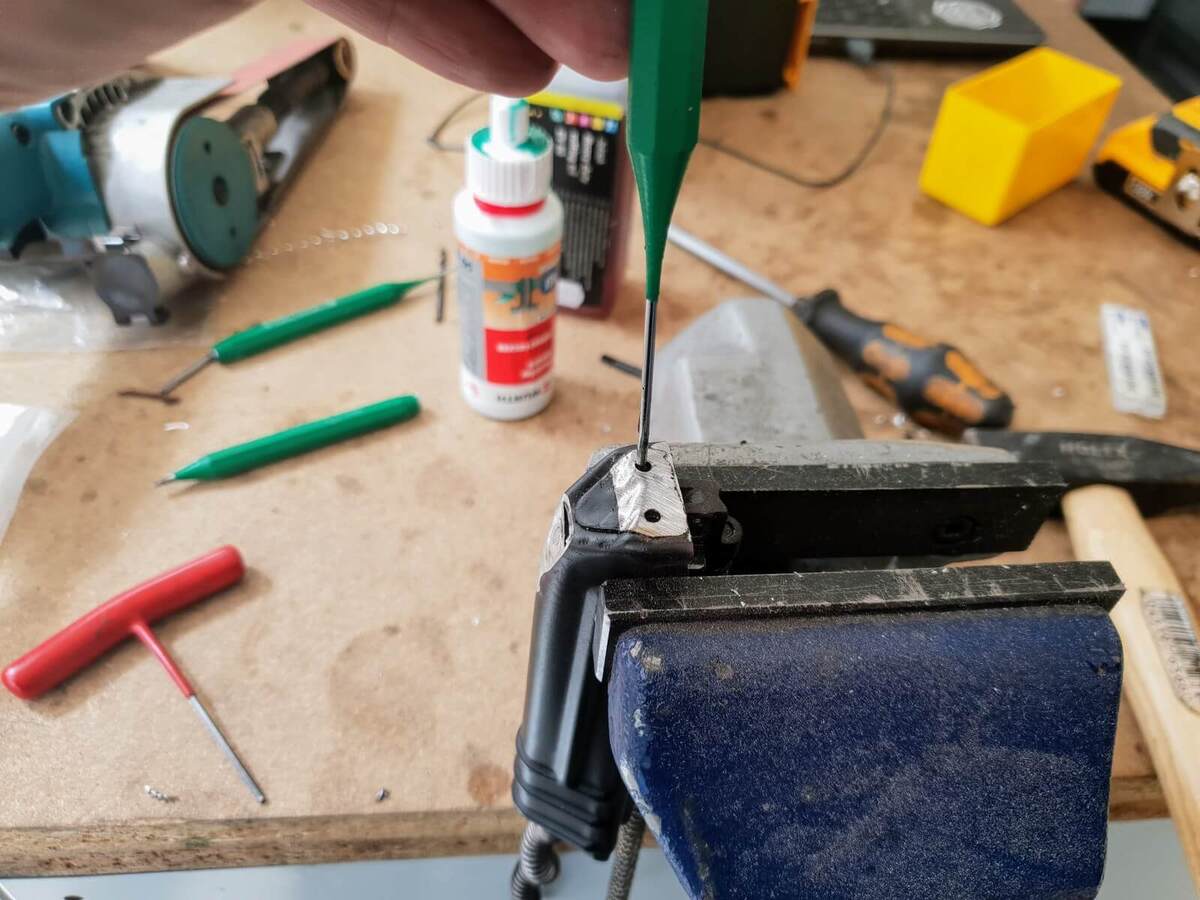

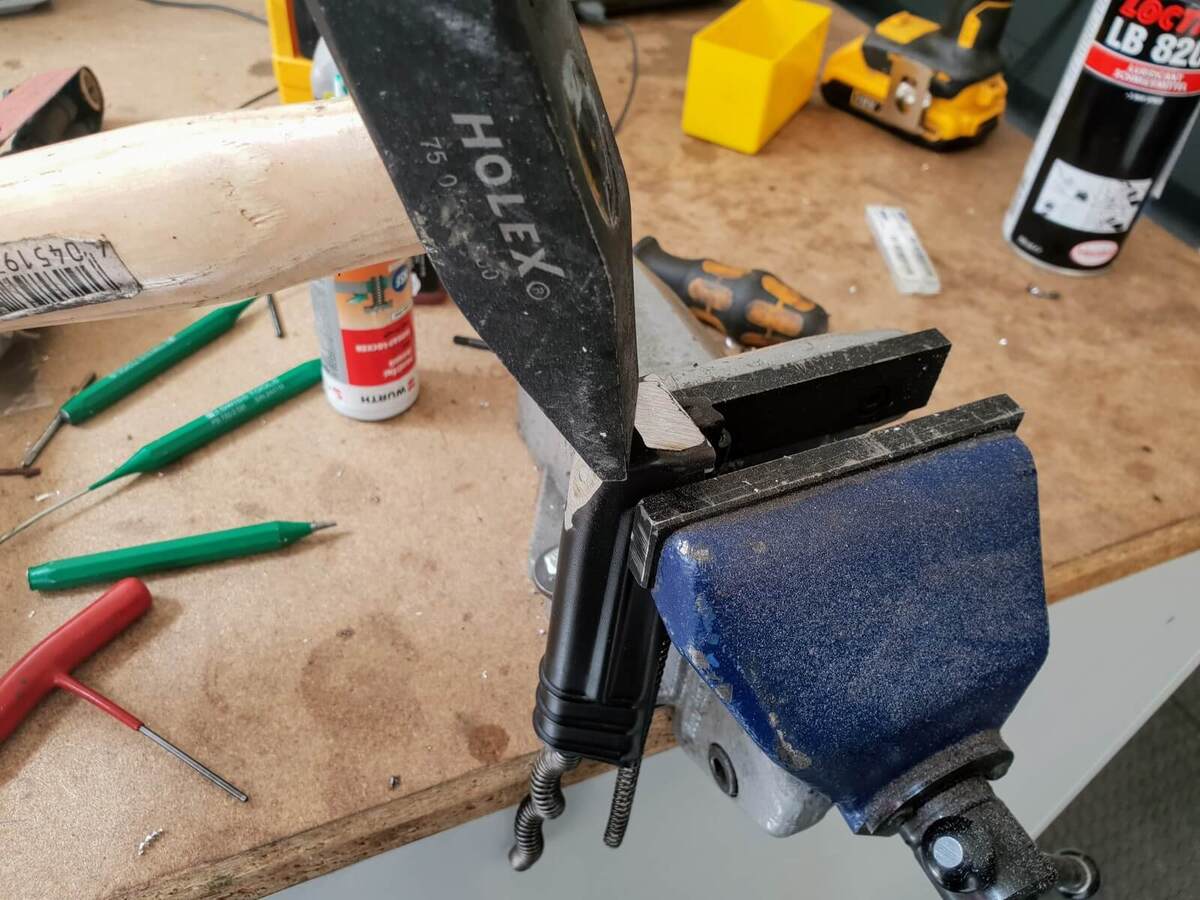

5) Na střed spojovacích nýtů přiložíme vyražeč a udeříme, tím by se měl nýt uvolnit. Vytažení nýtu dokončíme delším vyražečem. Někdy nýt drží dost pevně a je proto vhodné použít kratší a delší aby nedošlo hned ke zničení dlouhého vyražeče.

gundocthor-navod-preinstalace-krytu-zaveru-vz-58-7

gundocthor-navod-preinstalace-krytu-zaveru-vz-58-8

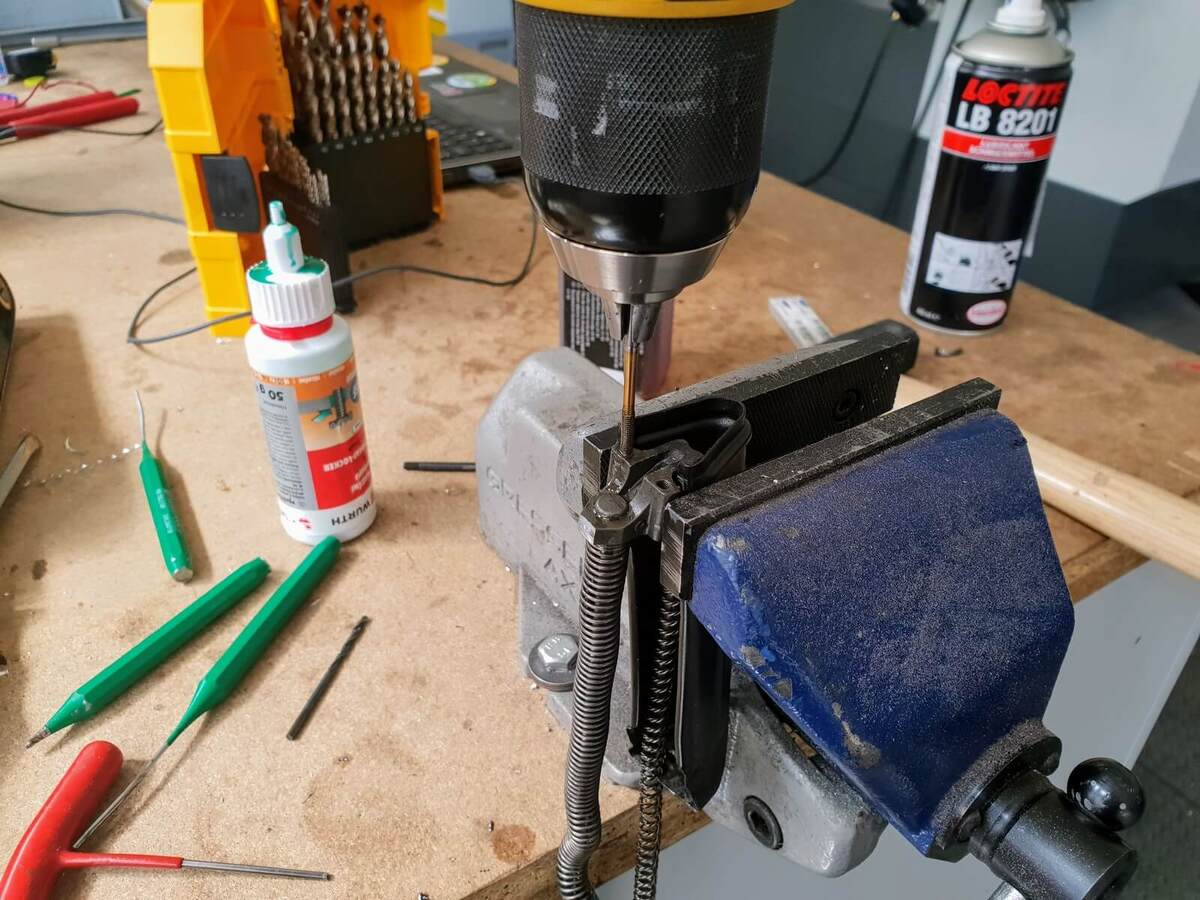

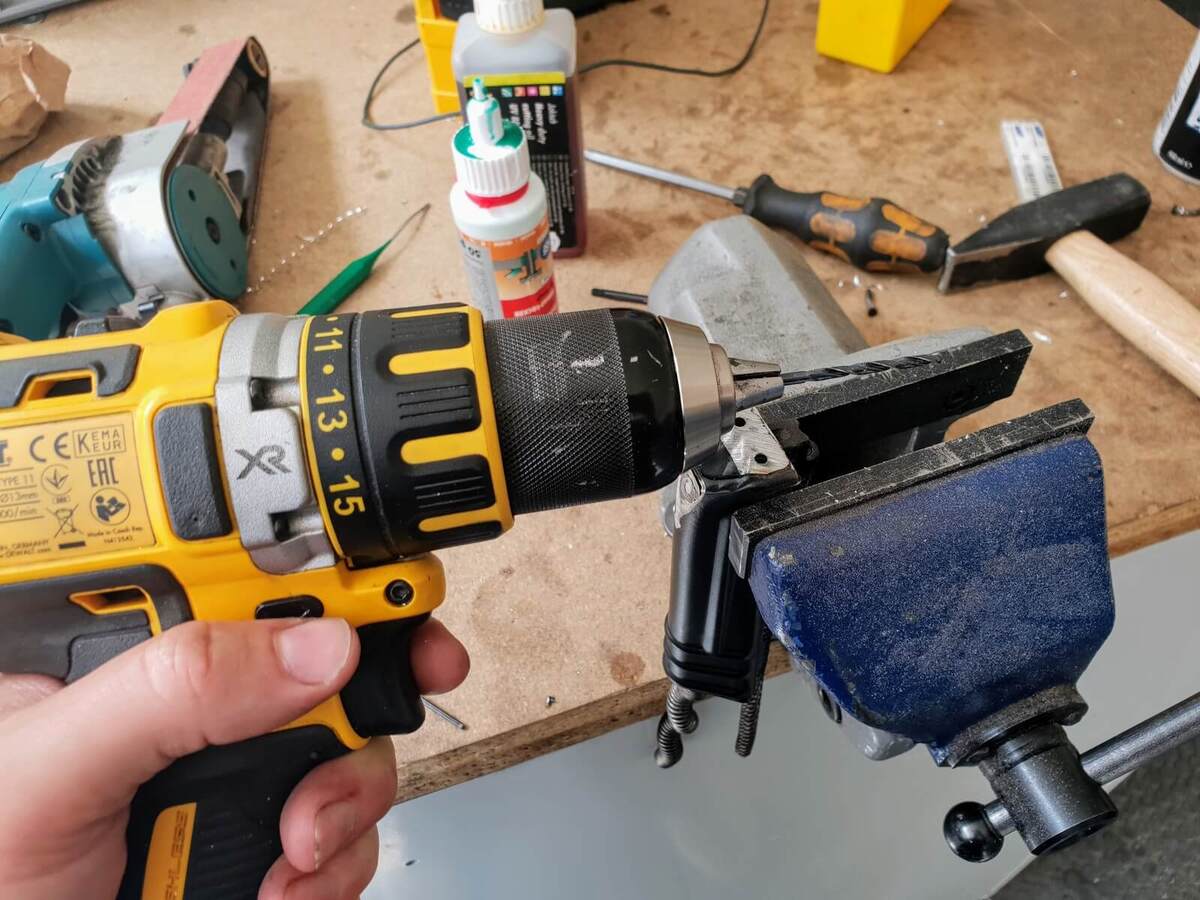

6) Ještě držák necháme ve svěráku a otvor vyčistíme hss vrtákem 2,8mm (pod tvářecí závitník). Bude vytvářet závit M3 a protože jsou otvory v držáku 2,6mm, nelze použít řezací závitník, ale je nutné použít tvářecí závitník. Jiná situace je, když jsou držáky z novovýroby a mají otvory věštší než 3mm, řešení je zde.

gundocthor-navod-preinstalace-krytu-zaveru-vz-58-9

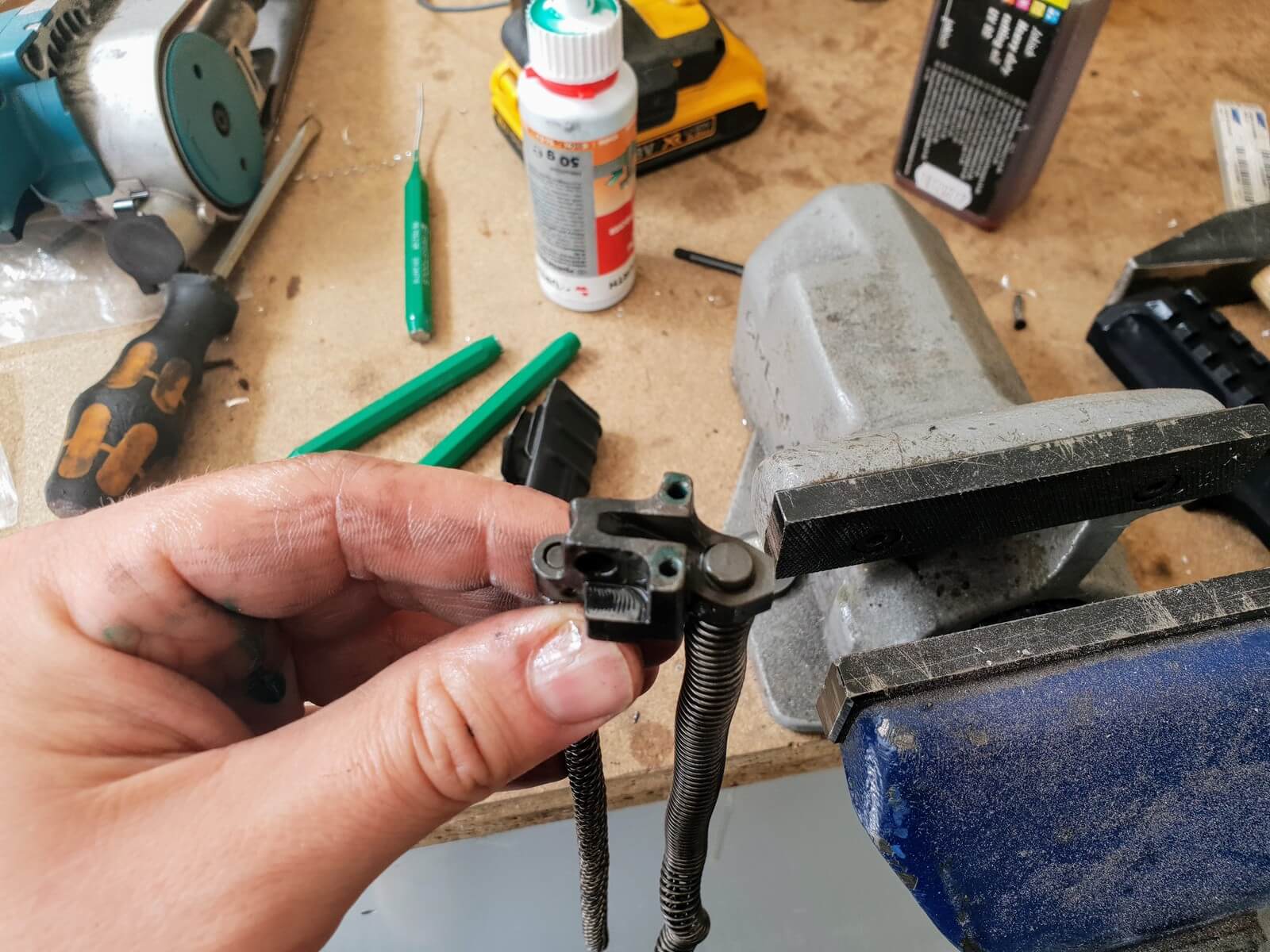

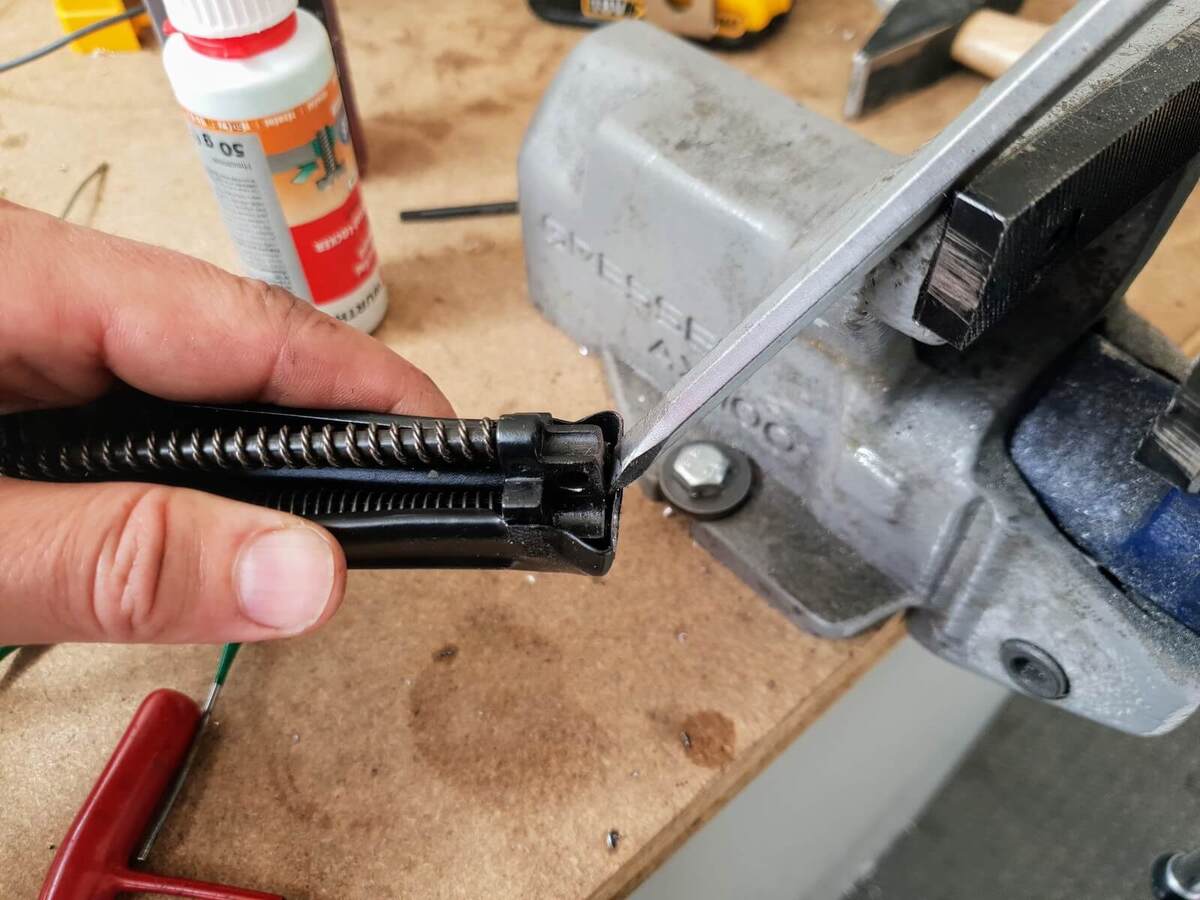

7) držák vytáhneme ze svěráku a šroubovákem vyloupneme držák z plechového krytu. Pokud jsme brousili dobře, mělo by to jít skoro samo.

gundocthor-navod-preinstalace-krytu-zaveru-vz-58-10

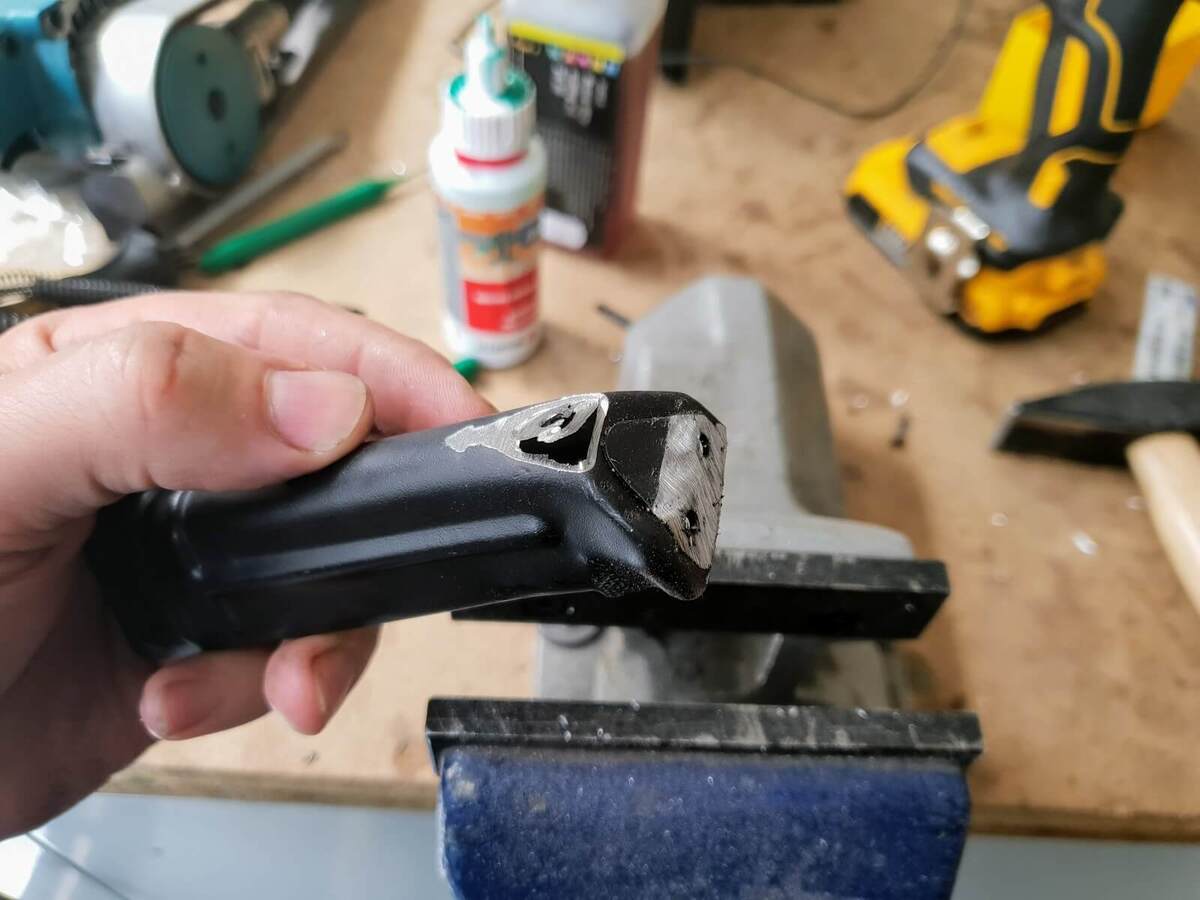

8) Původní plechový kryt tímto zničíme, ale to nevadí, protože máme nejlepší CNC držák pružin.

gundocthor-navod-preinstalace-krytu-zaveru-vz-58-11

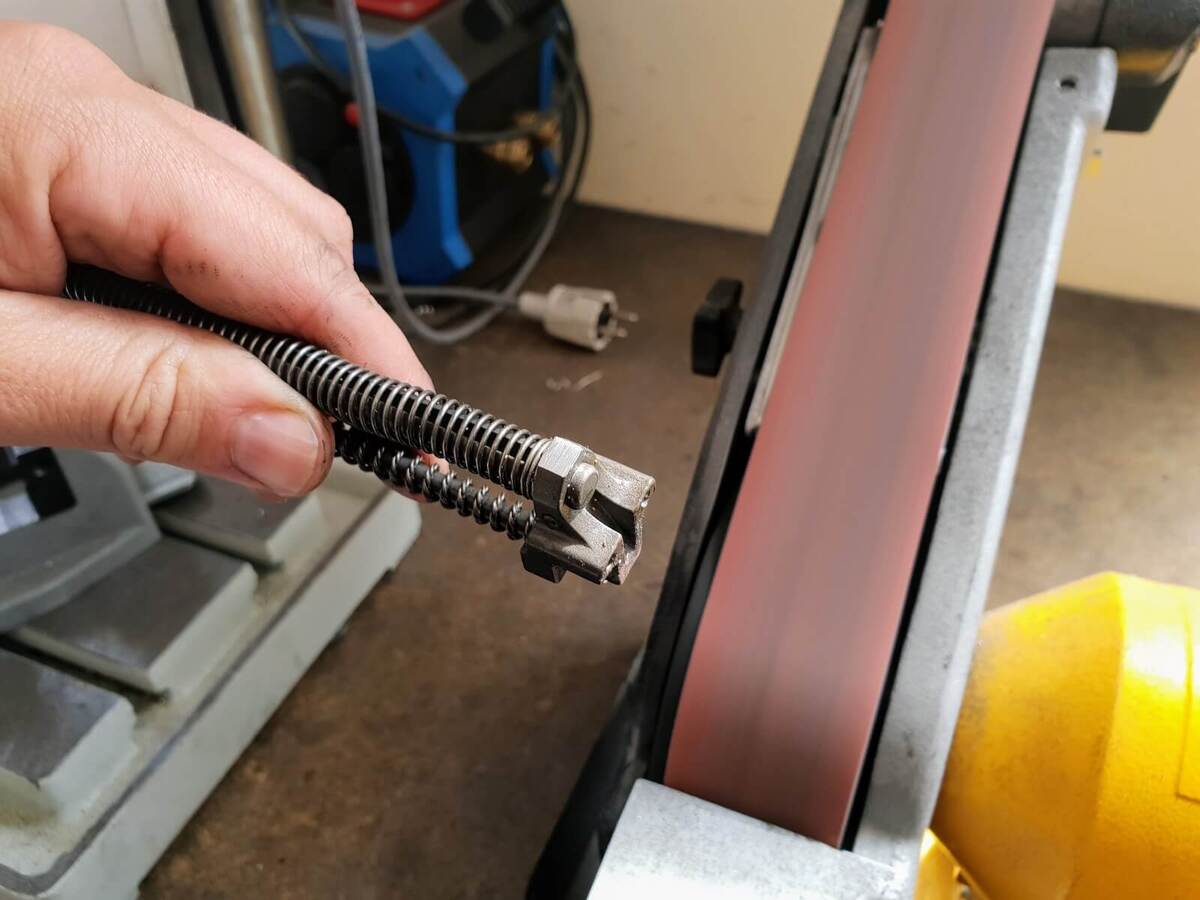

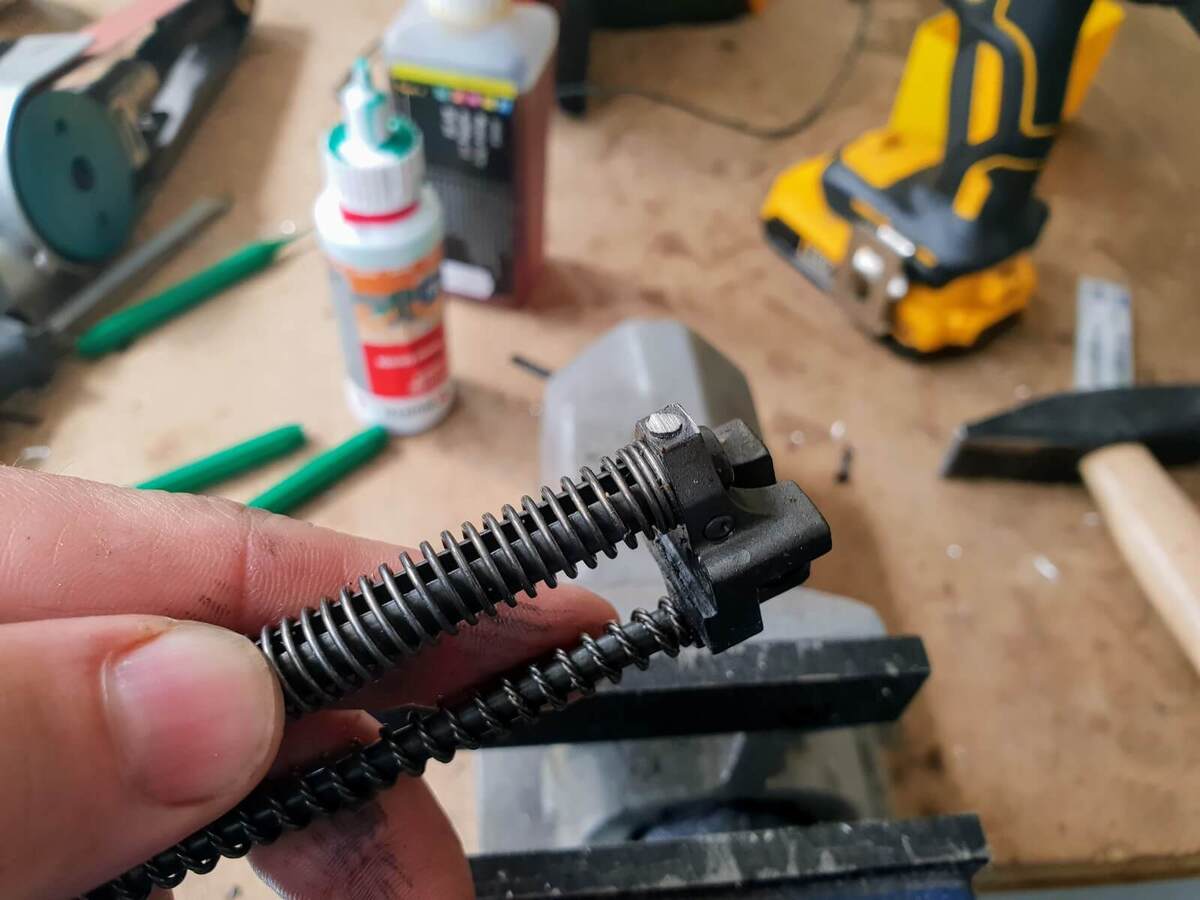

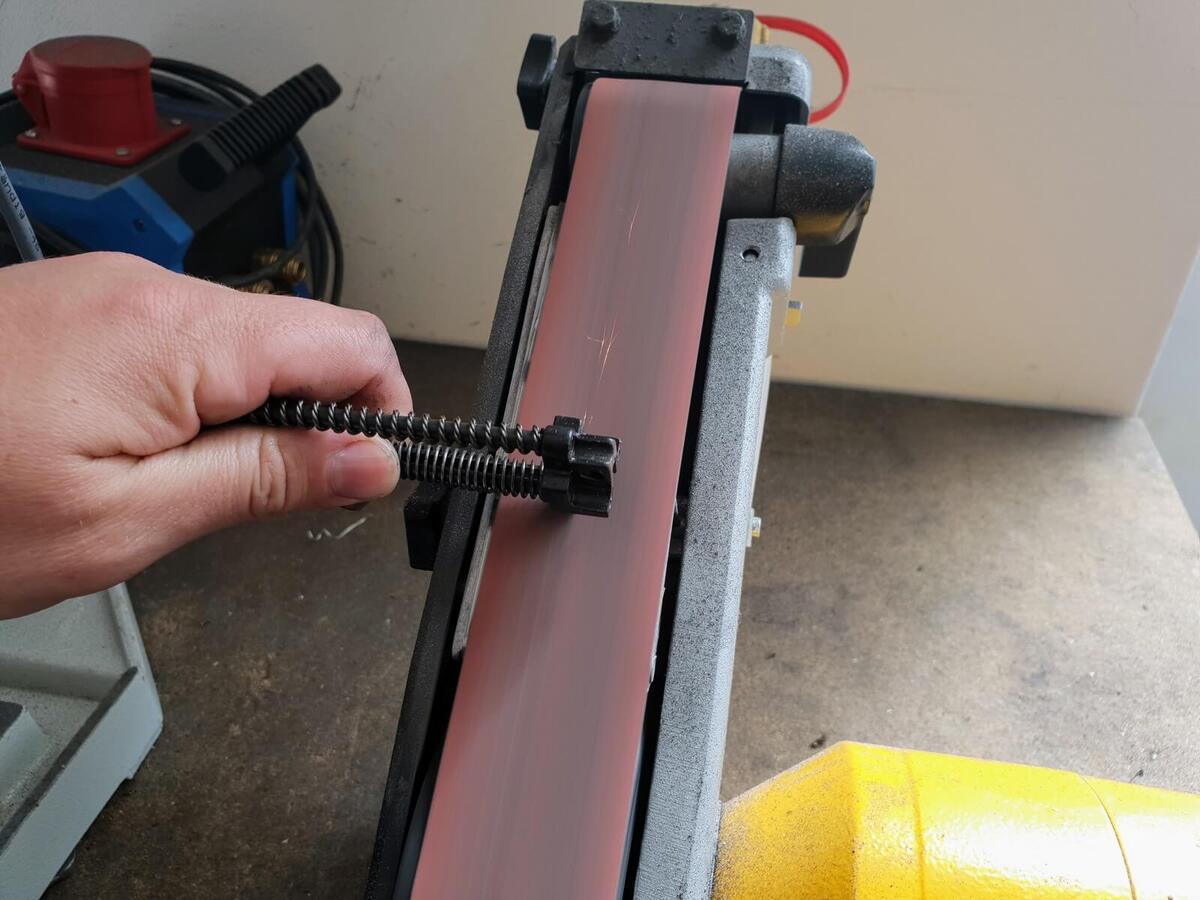

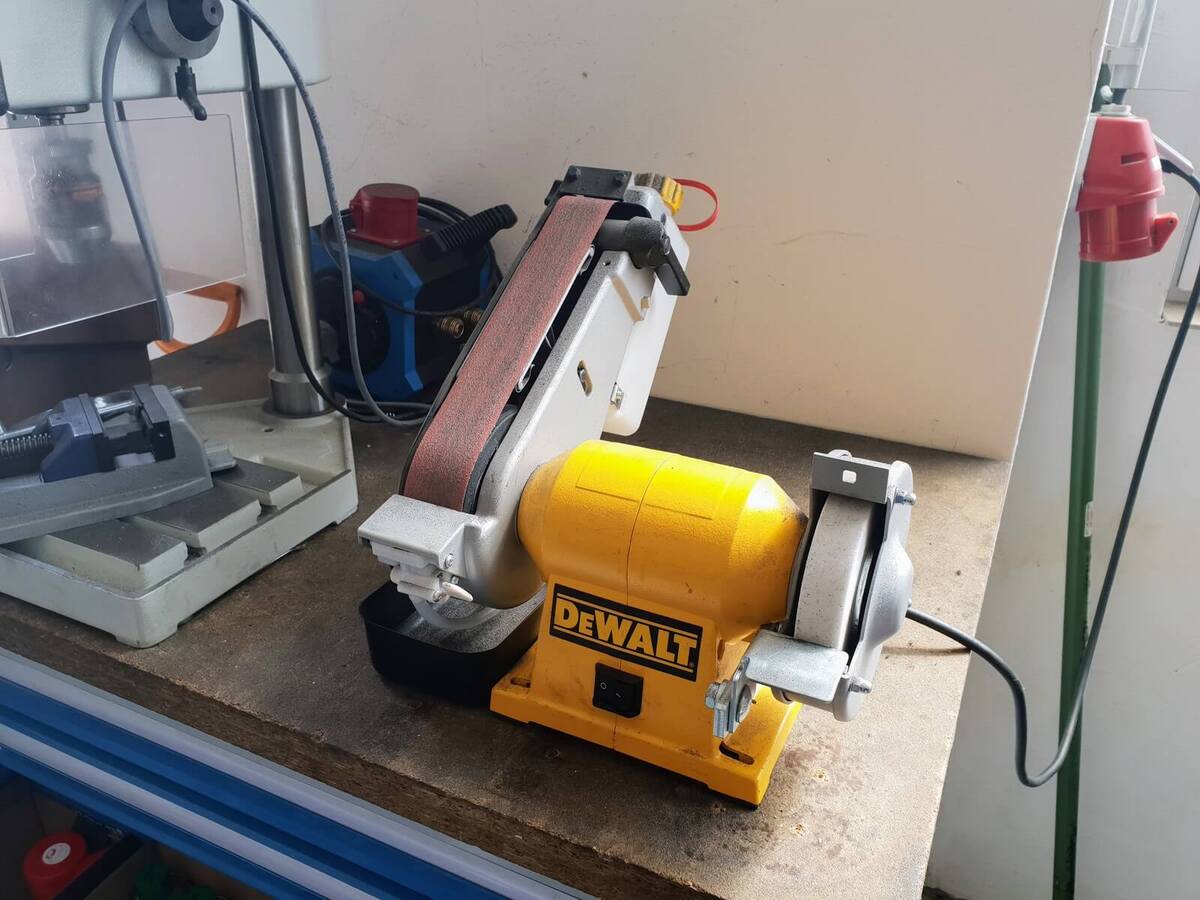

9) Na držáku pružin zůstane kus nýtu, který ubrousíme na brusce, nebo pilníkem. Pokud by tam zůstal nebude držák sedět v CNC krytu závěru.

gundocthor-navod-preinstalace-krytu-zaveru-vz-58-12

gundocthor-navod-preinstalace-krytu-zaveru-vz-58-13

gundocthor-navod-preinstalace-krytu-zaveru-vz-58-14

gundocthor-navod-preinstalace-krytu-zaveru-vz-58-15

10) přes odbroušený kryt upneme so svěráku držák, aby se nepoškrábal, ale měli jsme přístup na horní plochu.

gundocthor-navod-preinstalace-krytu-zaveru-vz-58-16

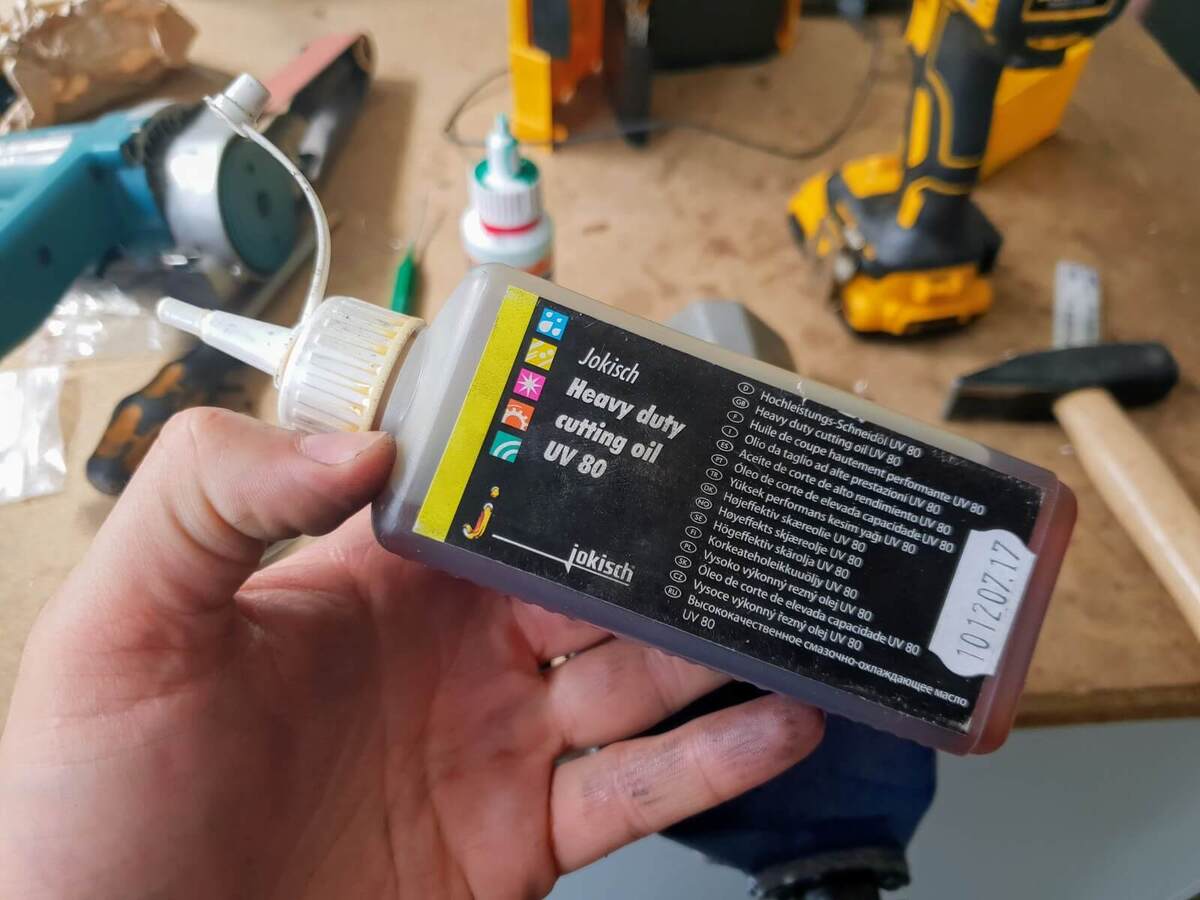

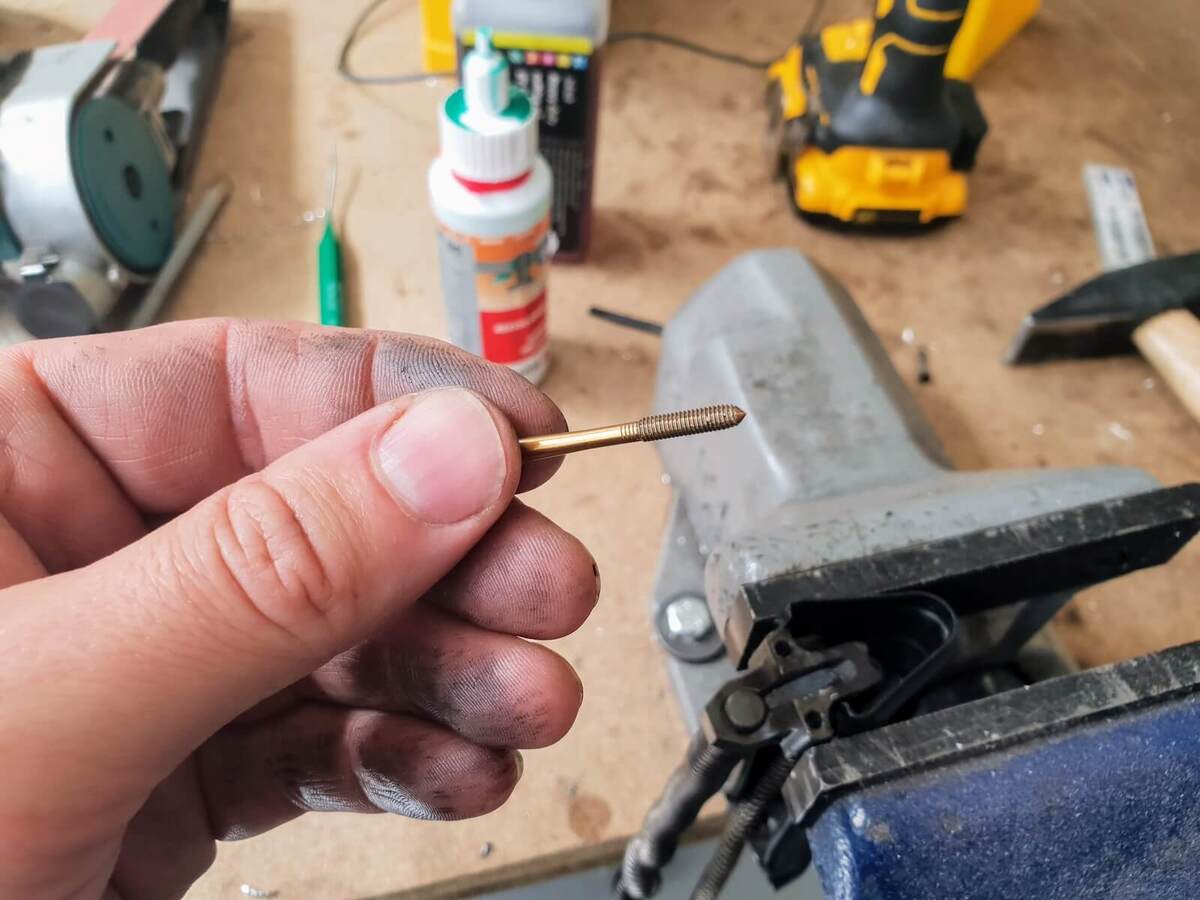

11) pro vyrobení závitu musíme použít tvářecí závitník M3. Klasický řezný závitník by se snadno zlomil a závit by byl volný a nedržel by. Dále musíme použít řezný olej, jinak by došlo k zadření a zlomení závitníku.

gundocthor-navod-preinstalace-krytu-zaveru-vz-58-17

gundocthor-navod-preinstalace-krytu-zaveru-vz-58-18

gundocthor-navod-preinstalace-krytu-zaveru-vz-58-19

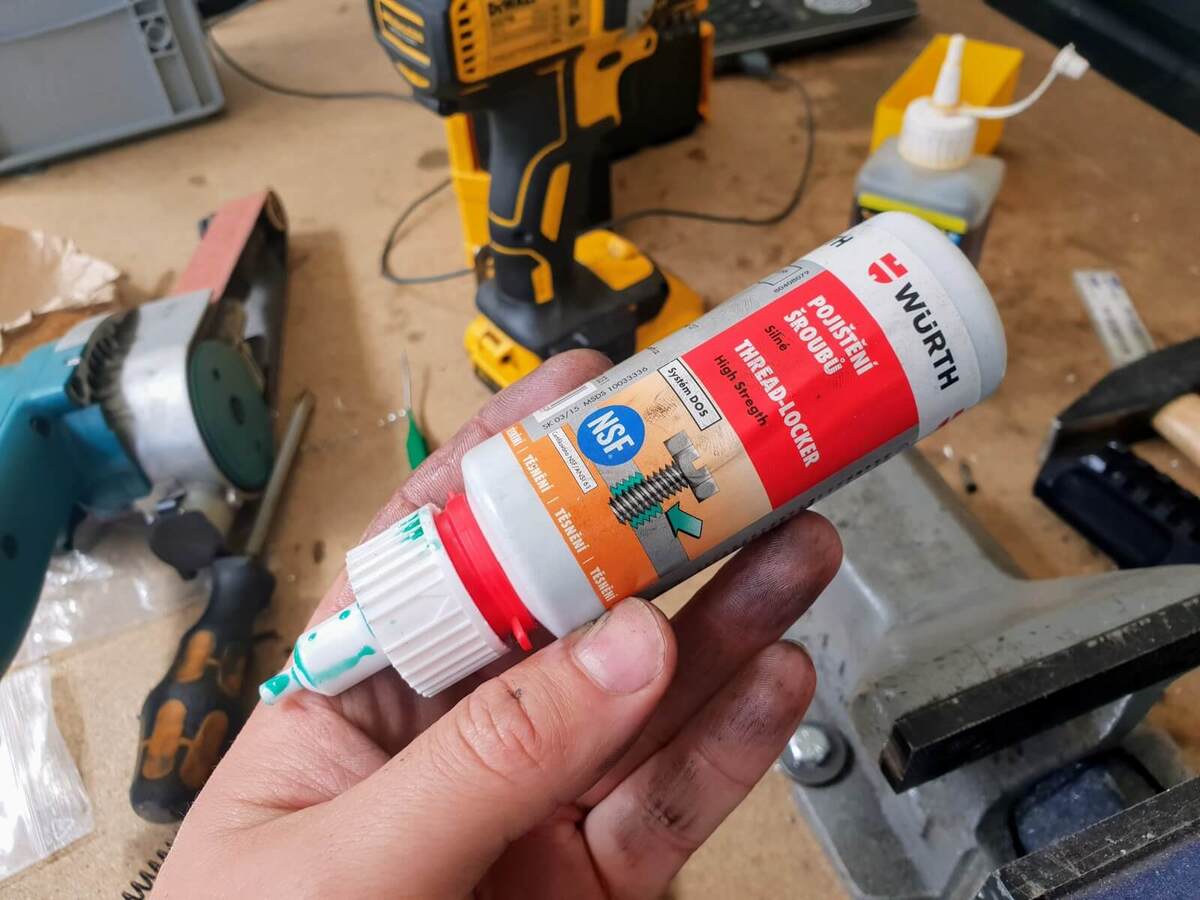

12) vytvářené závity vyčistíme a aplikujeme lepidlo na závity.

gundocthor-navod-preinstalace-krytu-zaveru-vz-58-20

gundocthor-navod-preinstalace-krytu-zaveru-vz-58-21

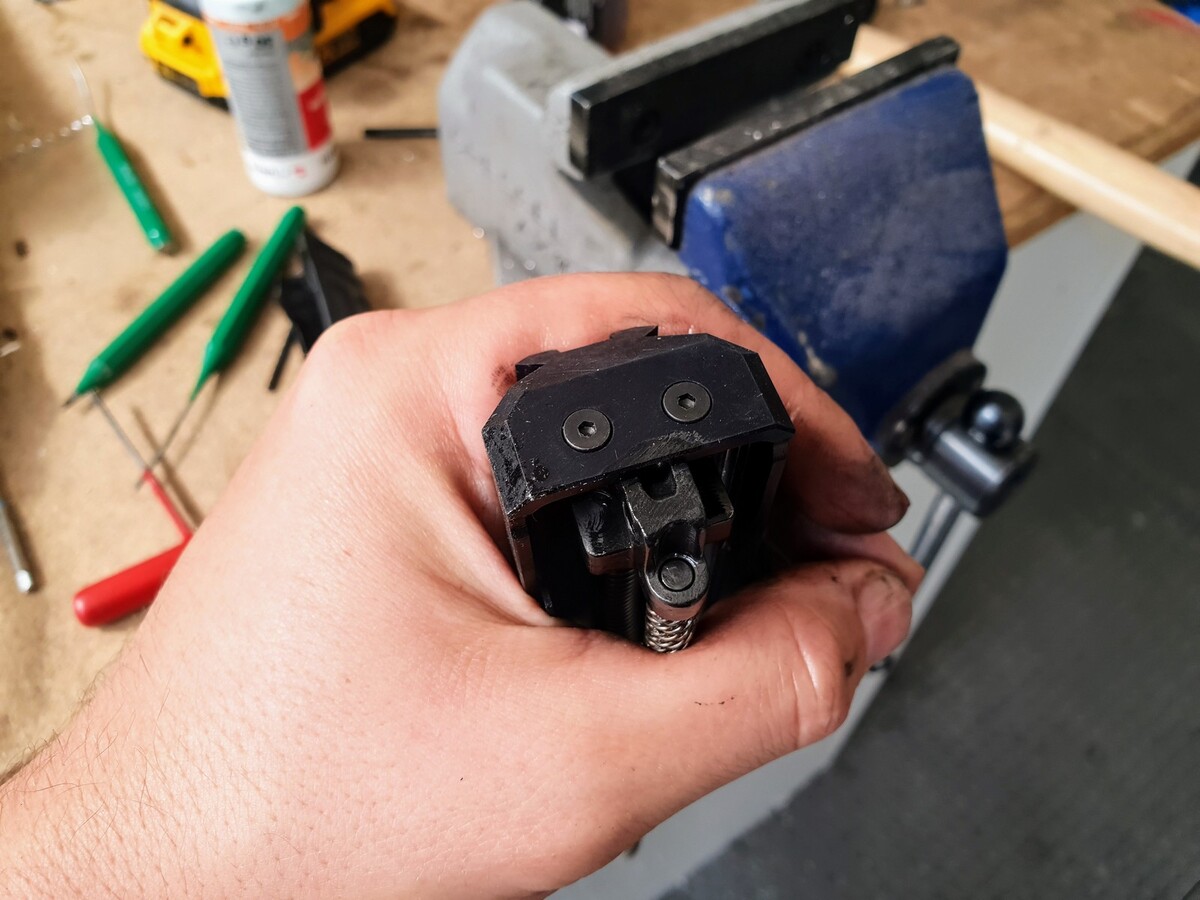

13) A zašroubujeme šrouby M3X22mm se zápustnou hlavou.

gundocthor-navod-preinstalace-krytu-zaveru-vz-58-22

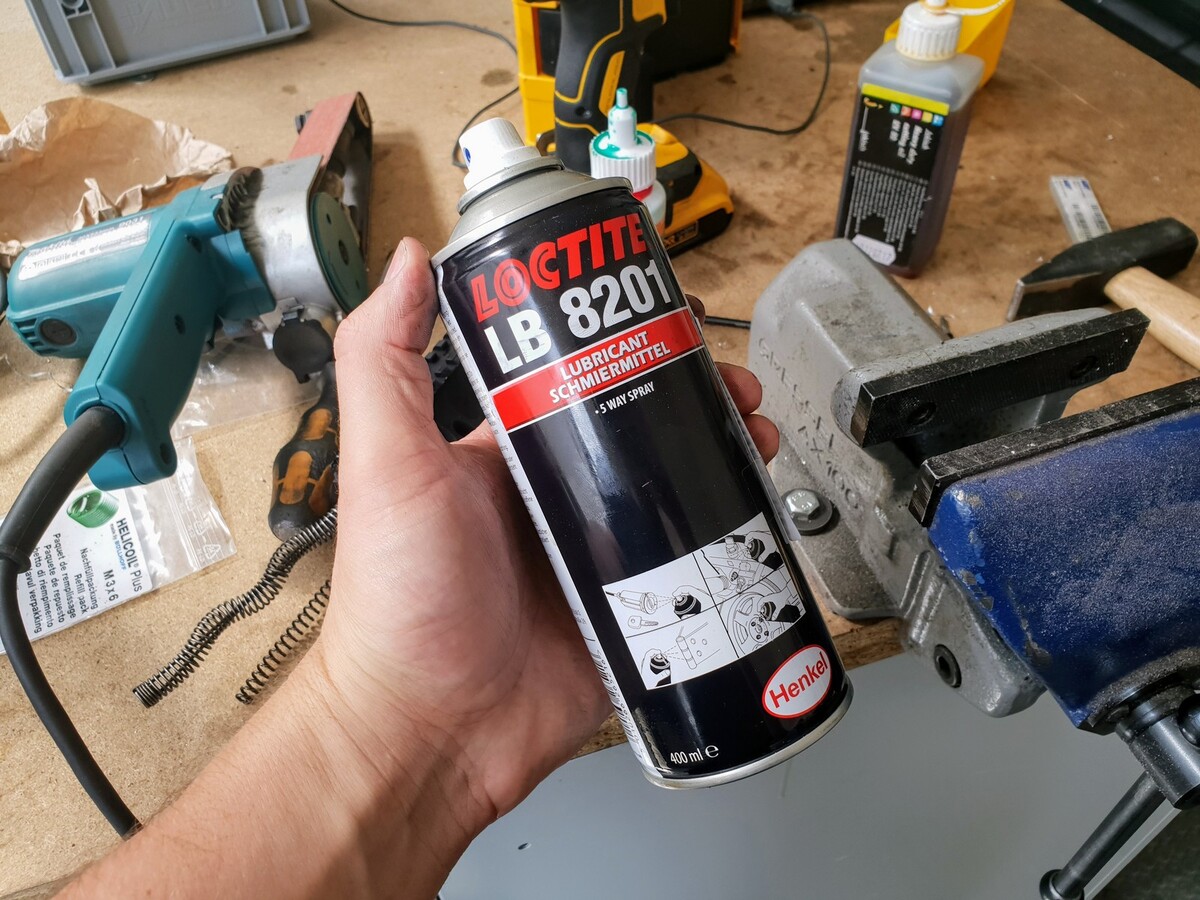

14) po dokončení práce doporučuji povrch cnc krytu závěru nastříkat olejem ,povrch se umyje a sjednotí. Zbytky oleje se odpaří kryt bude prostě vypadat dobře.

gundocthor-navod-preinstalace-krytu-zaveru-vz-58-30



Problémy a řešení

1) zalomí se závitník - je nutné odvrtání hloubičkou

2)
